Los pararrayos tipo válvula son componentes cruciales en los sistemas de energía eléctrica, ya que brindan protección contra sobretensiones causadas por rayos y otros eventos transitorios. Como proveedor líder de pararrayos tipo válvula, entendemos la importancia de un mantenimiento adecuado para garantizar su rendimiento confiable. En esta publicación de blog, analizaremos los requisitos de mantenimiento para los pararrayos de válvula, incluidas las inspecciones, pruebas y reemplazo regulares de componentes.
Inspecciones periódicas
Las inspecciones periódicas son esenciales para identificar posibles problemas con los pararrayos de válvula antes de que causen problemas importantes. Las inspecciones deben realizarse al menos una vez al año y con mayor frecuencia en áreas con alta actividad de rayos o condiciones ambientales adversas. Durante una inspección se deben examinar cuidadosamente los siguientes aspectos:
Inspección visual
Una inspección visual del pararrayos puede revelar signos de daño físico, como grietas, astillas o corrosión en la carcasa o los aisladores. Cualquier daño visible puede comprometer la integridad del pararrayos y debe abordarse de inmediato. Además, verifique si hay signos de fuga, como humedad o aceite en la superficie del pararrayos.
Montaje e instalación
Asegúrese de que el pararrayos esté correctamente montado e instalado de acuerdo con las especificaciones del fabricante. Verifique si hay conexiones sueltas, hardware de montaje dañado o conexión a tierra inadecuada. Las conexiones flojas pueden provocar un aumento de la resistencia, lo que puede provocar sobrecalentamiento y fallo prematuro del pararrayos.
Sellado y cerramiento
Verifique que el sellado del pararrayos esté intacto para evitar el ingreso de humedad, polvo y otros contaminantes. La humedad puede provocar averías eléctricas internas y corrosión, mientras que el polvo y otras partículas pueden acumularse en los aisladores y reducir sus propiedades aislantes.
Dispositivos de indicación
Muchos pararrayos de válvula están equipados con dispositivos indicadores, como respiraderos de alivio de presión o contadores de descarga. Verifique estos dispositivos para asegurarse de que estén funcionando correctamente. Un dispositivo indicador que funciona mal puede indicar un problema con el descargador, como sobrecalentamiento o descarga excesiva.
Pruebas
Además de las inspecciones periódicas, los pararrayos de válvula deben someterse a pruebas periódicas para evaluar su rendimiento eléctrico. Las pruebas pueden ayudar a detectar signos tempranos de deterioro o falla y permitir un mantenimiento o reemplazo oportuno. Las siguientes pruebas se realizan comúnmente en pararrayos tipo válvula:
Prueba de resistencia de aislamiento
La prueba de resistencia de aislamiento mide la resistencia de los aisladores del pararrayos al flujo de corriente eléctrica. Un valor bajo de resistencia de aislamiento puede indicar entrada de humedad, contaminación o daños internos. La prueba generalmente se realiza utilizando un Megger y los resultados deben compararse con las especificaciones del fabricante.
Prueba de corriente de fuga
La prueba de corriente de fuga mide la cantidad de corriente que fluye a través del pararrayos en condiciones normales de funcionamiento. Un aumento en la corriente de fuga puede indicar degradación de los componentes internos del pararrayos, como los elementos de la válvula o los aisladores. La prueba generalmente se realiza utilizando un equipo de prueba de alto voltaje y los resultados deben monitorearse a lo largo del tiempo para detectar cualquier tendencia.
Prueba de voltaje de frecuencia eléctrica
La prueba de voltaje de frecuencia industrial somete el pararrayos a un voltaje específico durante un período determinado para verificar su capacidad para soportar voltajes de funcionamiento normales. Esta prueba ayuda a identificar cualquier debilidad en el aislamiento del pararrayos o en los elementos de la válvula. El voltaje y la duración de la prueba se determinan en función de la clasificación del descargador y las normas pertinentes.
Prueba de voltaje de impulso
La prueba de voltaje de impulso simula el transitorio de alto voltaje causado por la caída de un rayo. Al aplicar un voltaje de impulso de alta energía al descargador, la prueba evalúa su capacidad para proteger el sistema eléctrico contra sobretensiones. La prueba se realiza utilizando un generador de voltaje de impulso y el desempeño del descargador se evalúa en función de las características de voltaje y corriente residual.
Reemplazo de componentes
Con el tiempo, los componentes de un pararrayos tipo válvula pueden desgastarse o dañarse y requerir reemplazo. Los siguientes componentes se reemplazan comúnmente durante el mantenimiento:
Elementos de válvula
Los elementos de válvula son el corazón de un pararrayos tipo válvula y controlan el flujo de corriente durante eventos de sobretensión. Con el tiempo, los elementos de la válvula pueden degradarse debido a la exposición repetida a altos voltajes y corrientes. Los signos de degradación del elemento de la válvula incluyen aumento de la corriente de fuga, rendimiento de protección reducido y daño físico. Al reemplazar los elementos de la válvula, es importante utilizar componentes de alta calidad que sean compatibles con el diseño del descargador.
Aisladores

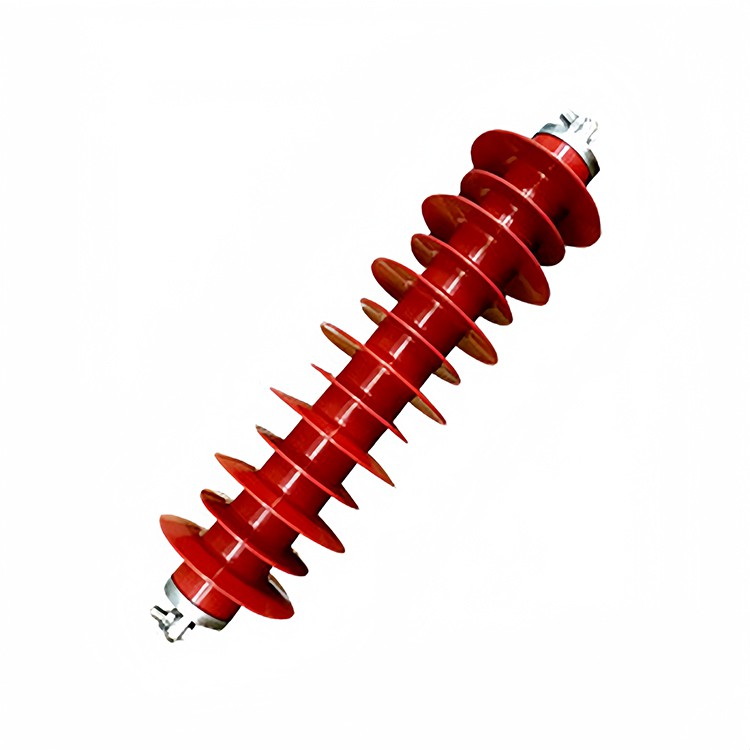

Los aisladores de un pararrayos tipo válvula proporcionan aislamiento eléctrico y soporte mecánico. Los aisladores pueden resultar dañados por factores ambientales como la contaminación, la humedad y la radiación ultravioleta. Los aisladores agrietados o contaminados deben reemplazarse rápidamente para evitar fallas eléctricas. Ofrecemos una amplia gama de aisladores de alta calidad, incluidosAislador compuesto Pararrayos de óxido de zinc, que proporcionan un excelente rendimiento de aislamiento y resistencia ambiental.
Juntas de sellado
Las juntas de sellado evitan la entrada de humedad y contaminantes al pararrayos. Con el tiempo, las juntas pueden deteriorarse debido al envejecimiento, cambios de temperatura o exposición a productos químicos. Las juntas dañadas o desgastadas deben reemplazarse para mantener la integridad del gabinete del descargador.
Registros de mantenimiento
Mantener registros detallados de todas las inspecciones, pruebas y reemplazos de componentes es esencial para gestionar el mantenimiento de los pararrayos tipo válvula. Estos registros pueden ayudar a rastrear el desempeño del pararrayos a lo largo del tiempo, identificar tendencias y planificar actividades de mantenimiento futuras. Los registros deben incluir la siguiente información:
- Fecha de inspección o prueba
- Resultados de las pruebas, incluida la resistencia de aislamiento, la corriente de fuga y otros parámetros relevantes.
- Cualquier problema o daño observado
- Acciones tomadas para abordar los problemas, como reemplazo o reparación de componentes.
- Recomendaciones del fabricante e información de garantía.
Conclusión

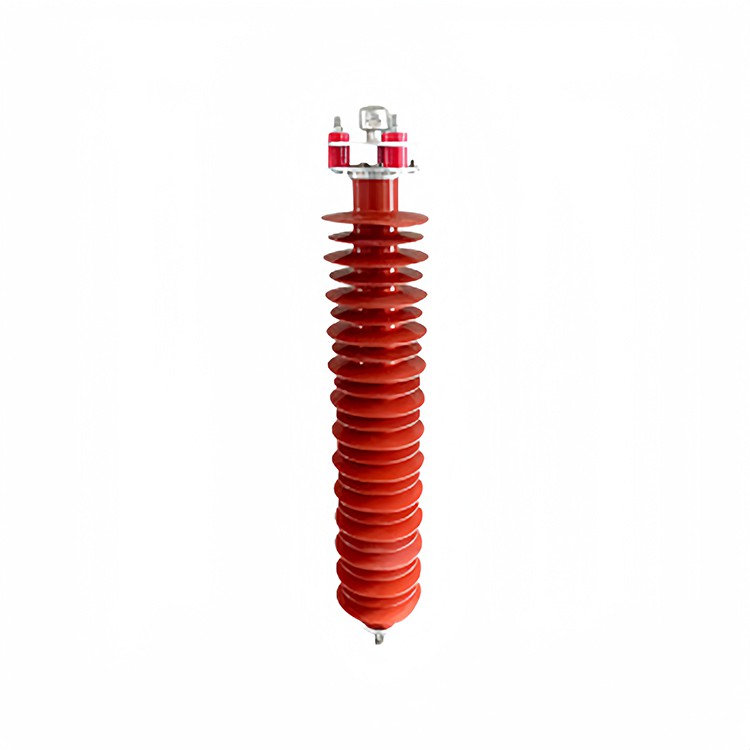

El mantenimiento adecuado de los pararrayos tipo válvula es esencial para garantizar su rendimiento confiable y proteger los sistemas de energía eléctrica contra sobretensiones. Las inspecciones periódicas, las pruebas y el reemplazo de componentes son clave para detectar y abordar problemas potenciales antes de que causen problemas importantes. Como proveedor confiable de pararrayos tipo válvula, ofrecemos productos de alta calidad y servicios de mantenimiento integrales para satisfacer sus necesidades. Si estás interesado en nuestroPararrayos de óxido de zincoPararrayos de óxido de zinc tipo espacio en serieo tiene alguna pregunta sobre el mantenimiento de los pararrayos, no dude en contactarnos para obtener más información y analizar sus requisitos de adquisición.
Referencias
- Manual de ingeniería de energía eléctrica, tercera edición, editado por LL Grigsby.
- IEEE Std 998 - 2002, Guía IEEE para el blindaje de subestaciones contra rayos directos.
- IEC 60099 - 4, Descargadores de sobretensiones - Parte 4: Descargadores de sobretensiones de óxido metálico sin espacios para sistemas de CA.
